Рассчитайте плотность потока мощности, электрическое и магнитное поле из мощности TX

Прочность и оценку поля программы вычисляет плотность потока мощности, силу электрического и магнитного поля от передаваемой мощности, связанной частоты и усиления передающей антенны.

Кроме того, входная мощность в приемник с входным импедансом 50 Ом рассчитывается по усилению приемной антенны.

Программа автоматически преобразует плотность потока мощности в силу электрического и магнитного поля.

В зависимости от передаваемой частоты, различные параметры влияют на полученную силу и силу поля, такие как размножение, не связанное с назолом, изменения в поляризации, отражениях и распространение с несколькими плотами влияют на истинные значения. Кроме того, антенна VSWR и потери кабеля должны быть рассмотрены.

Сила поля программы и оценка мощности не учитывают эти нарушения. Это предполагает условия, которые близки к наилучшим возможным теоретическим ценностям. Вот почему мы говорим, что программа является оценкой, а не калькулятором.

Быстрый старт

____________________________________________________

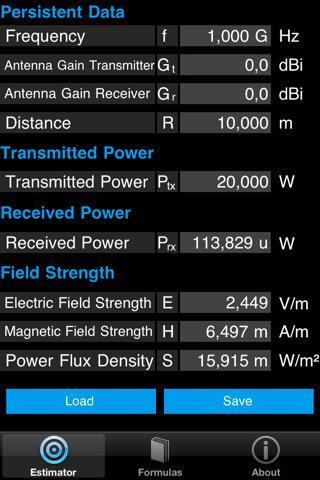

Чтобы начать расчет, просто выберите строку, коснувшись ее и измените конкретное значение.

После прикосновения к кнопке «Оценка», чтобы вернуться в основное меню, зависимые значения рассчитываются автоматически.

Результаты отображаются только с 3 десятичными местами (кроме значений усиления антенны, которые отображаются с 1 десятичным местом).

Если вы измените единицу, соответствующие численные значения преобразуются.

Например: 1 МВт дает 0 дБм, если блок изменяется с МВт на DBM. Будьте осторожны, чтобы не изменить нулевое линейное значение на БД.

Также можно ввести значения с «m» для Milli, «M» для Mega, «U» для микро -и т. Д.

При изменении значений для частоты, передатчика усиления антенны, приемника усиления антенны или расстояния все остальные значения пересчитываются с использованием установленной мощности.

Однако при изменении одного из других значений частота, передатчик усиления антенны, приемник усиления антенны и расстояние сохранят их значения (значения «постоянные данные»).

Будьте осторожны: если вы войдете в значение расстояния, которое меньше в 0,159 раза превышает длину волны

(D <лямбда / (2*пи)), поле расстояния становится желтым в качестве предупреждения о том, чтобы покинуть состояние дальнего поля.

Это приложение основано на примечании применения:

"1MA85: оценка поля и оценки мощности"

Rohde & Schwarz Gmbh & Co. KG

(http://www.rohde-schwarz.com/appnote/1ma85)

Rohde & Schwarz Gmbh & Co. KG Веб -сайт >> Поддержка поля и оценка мощности поля и поддержка мощности
